DIN 1587 6 ZN
Tehnilised andmed
| mm | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|
| h | 8 | 10 | 12 | 15 | 18 | 22 | 25 | 28 |
| s | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 |
| m | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 |
| mm | M18 | M20 | M24 |
|---|---|---|---|
| h | 32 | 34 | 42 |
| s | 27 | 30 | 36 |
| m | 15 | 16 | 19 |
h — kogukõrgus; s — võtmemõõt.

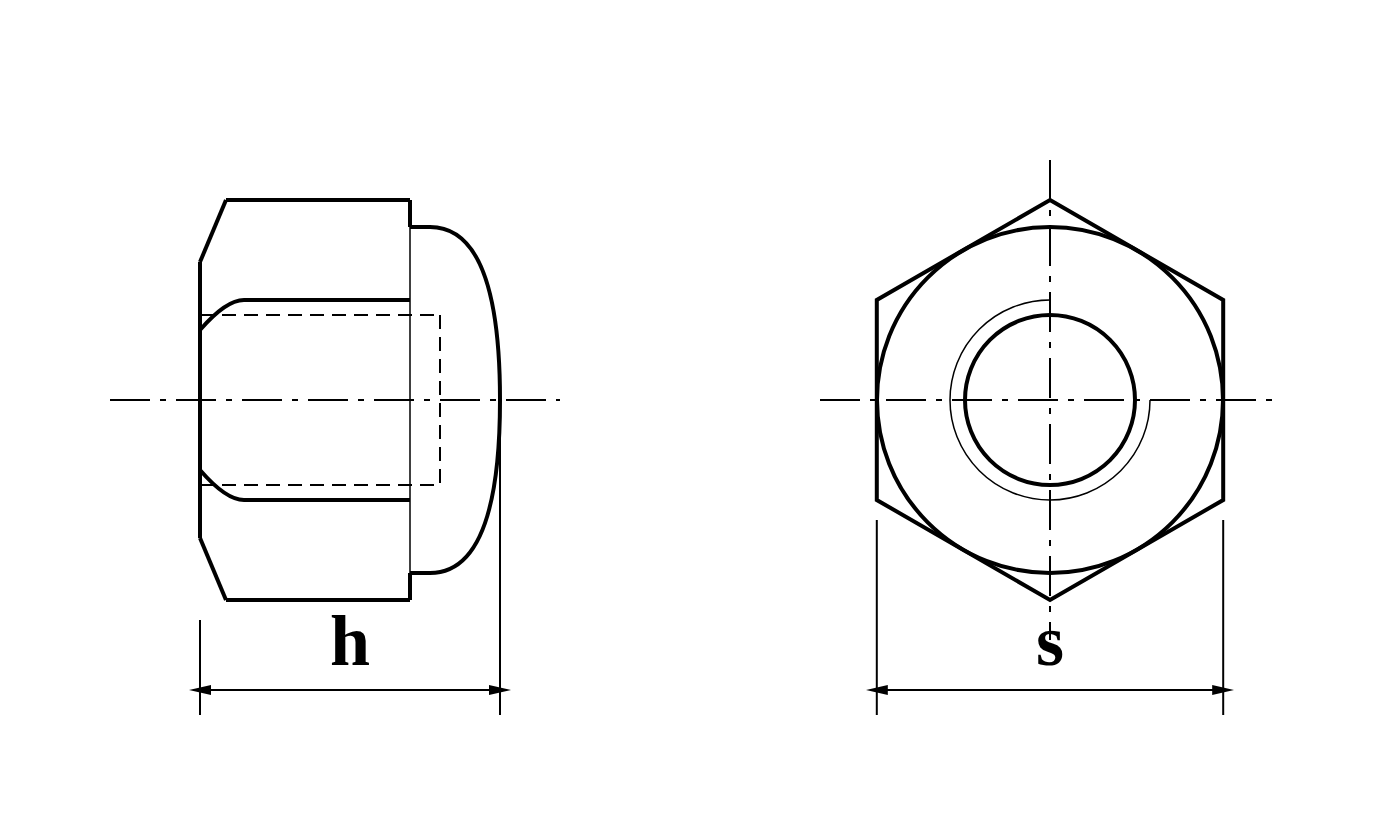

Kuppelmutter (kõrge tüüp). Joonis on illustratiivne.
M3 ja M30 ei ole DIN 1587 mõõtetabelis (standard hõlmab M4–M24).
