ISO 4028 (DIN 915) 45H ZN

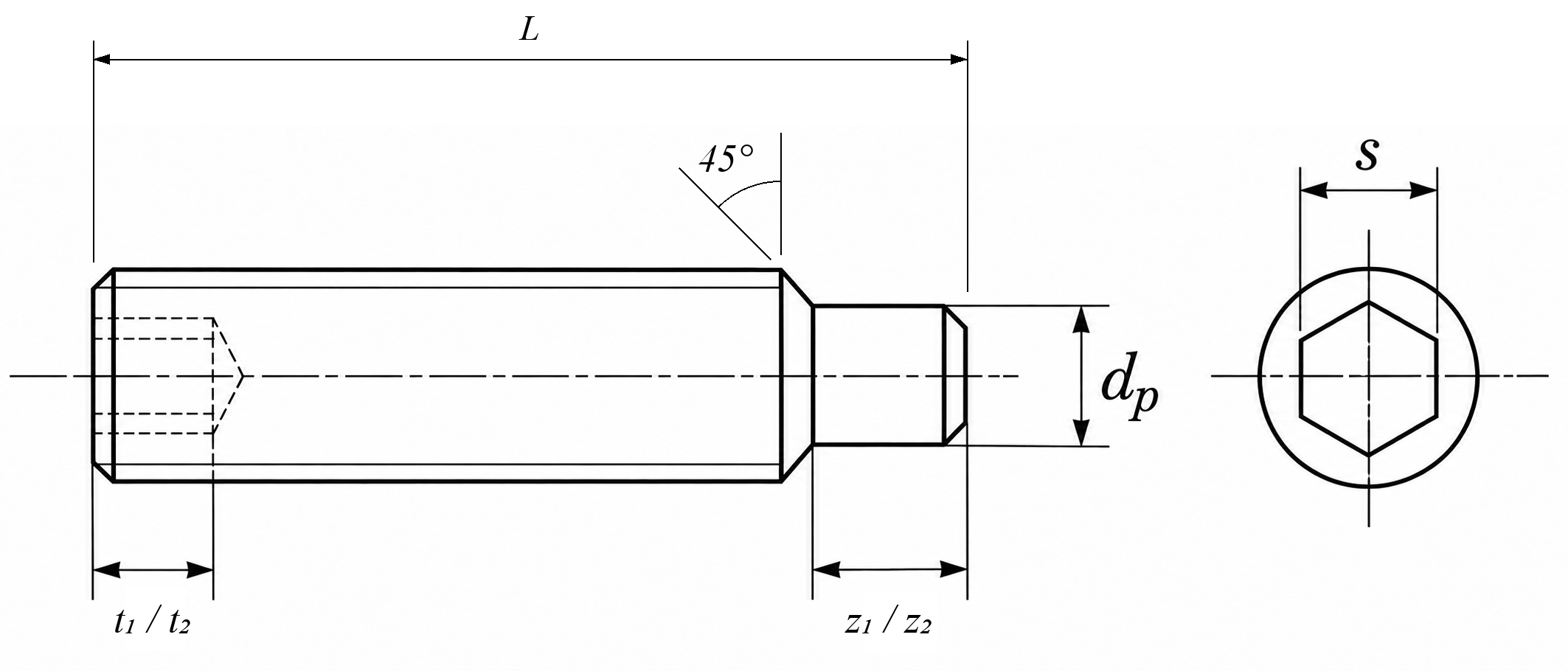

Tehnilised andmed
| mm | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| s | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 |
| dₚ | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 | 12 |
| z₁ max. | 1 | 1,25 | 1,5 | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 |
| t₁ | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 | 6,4 |
| z₂ max. | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 | 8,36 |
| t₂ | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 10 |
| mm | M20 | M24 |
|---|---|---|
| s | 10 | 12 |
| dₚ | 15 | 18 |
| z₁ max. | 5,3 | 6,3 |
| t₁ | 8 | 10 |
| z₂ max. | 10,36 | 12,43 |
| t₂ | 12 | 15 |
t₁ ja z₁ kuuluvad kokku, samuti t₂ ja z₂. Konkreetsele pikkusele kohalduv mõõdupaar tuleb enne kasutamist kontrollida; siin tabelis pikkusvahemike piire ei määrata.
