DIN 127 ZN tüüp B
Tehnilised andmed
| mm | M2 | M2,5 | M3 | M4 | M5 | M6 | M7 | M8 |
|---|---|---|---|---|---|---|---|---|
| d₁ | 2,1 | 2,6 | 3,1 | 4,1 | 5,1 | 6,1 | 7,1 | 8,1 |
| d₂ | 4,4 | 5,1 | 6,2 | 7,6 | 9,2 | 11,8 | 12,8 | 14,8 |
| s | 0,5 | 0,6 | 0,8 | 0,9 | 1,2 | 1,6 | 1,6 | 2 |
| mm | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
|---|---|---|---|---|---|---|---|---|
| d₁ | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 | 22,5 | 24,5 |
| d₂ | 18,1 | 21,1 | 24,1 | 27,4 | 29,4 | 33,6 | 35,9 | 40 |
| s | 2,2 | 2,5 | 3 | 3,5 | 3,5 | 4 | 4 | 5 |
| mm | M27 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|
| d₁ | 27,5 | 30,5 | 36,5 | 42,5 | 49 |
| d₂ | 43 | 48,2 | 58,2 | 68,2 | 75 |
| s | 5 | 6 | 6 | 7 | 7 |
d₁ — siseläbimõõt; d₂ — välisläbimõõt; s — paksus. Veeru pealkiri: poldi keere.

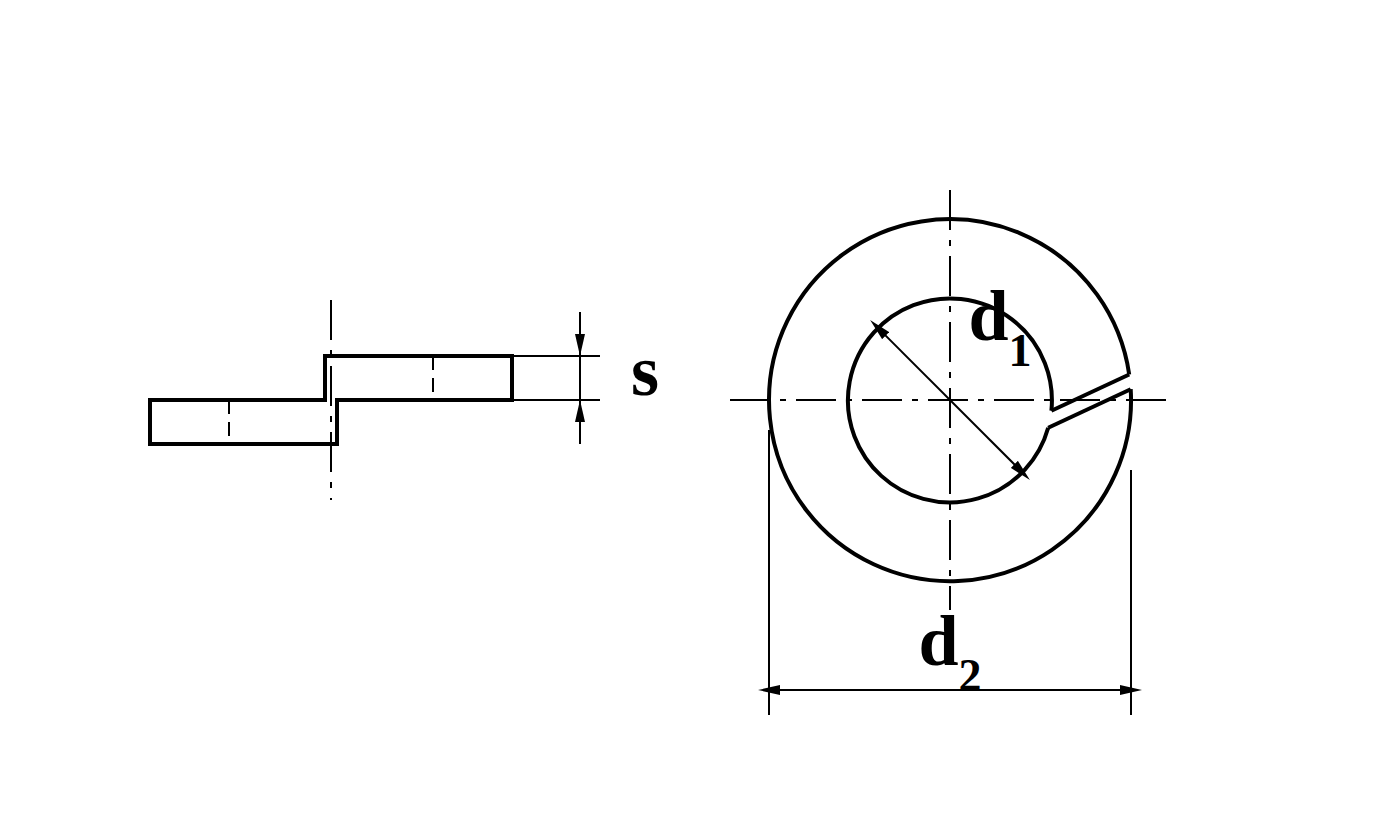

Vedruseib, tüüp B (ristkülikulise ristlõikega). Joonis on illustratiivne.
M33 ei ole DIN 127 mõõtetabelis.
